Sensirion SHT3x Sensor
Sensirion SHT3x-serie
Nauwkeurige temperatuur- en vochtsensoren
De Sensirion SHT3x-serie is een familie van hoogwaardige digitale en analoge sensoren die zowel temperatuur als relatieve vochtigheid uiterst nauwkeurig meten. Deze sensoren zijn volledig gekalibreerd, gelinieariseerd en temperatuurgecompenseerd, wat betrouwbare meetresultaten garandeert zonder noodzaak voor extra kalibratie in jouw systeem.
Met een typische nauwkeurigheid van ±1,5 %RH en ±0,1 °C (bij de SHT35-variant) biedt de SHT3x-serie de precisie die nodig is in kritische toepassingen. De sensoren hebben een breed voedingsspanningsbereik van 2,15 V tot 5,5 V en communiceren via een I²C-interface met snelheden tot 1 MHz. Dankzij twee selecteerbare adressen kunnen meerdere sensoren eenvoudig op één bus worden aangesloten.

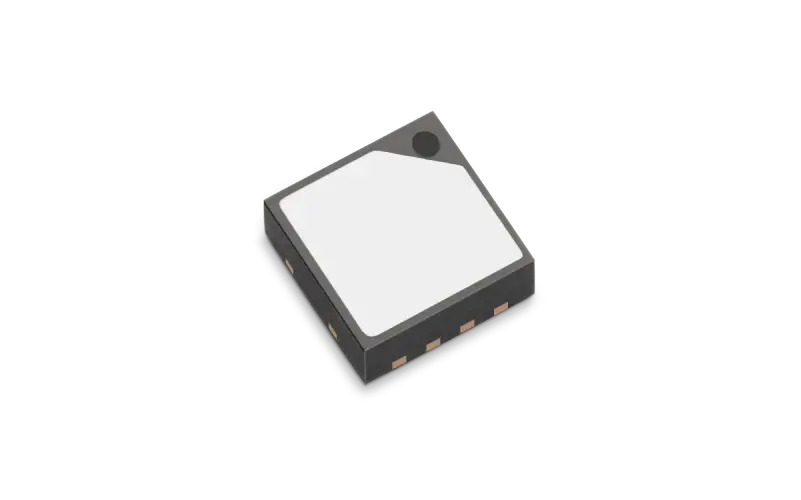

De SHT3x-sensoren staan bekend om hun snelle opstart- en meettijd, lage energieverbruik en lange termijn stabiliteit. De compacte 8-pins DFN-verpakking van slechts 2,5 × 2,5 mm maakt ze eenvoudig te integreren, zelfs in ontwerpen met beperkte ruimte. Alle varianten zijn NIST-traceerbaar, wat garant staat voor consistente en betrouwbare metingen.
De DFN pakket heeft een voetafdruk van 2,5 x 2,5 mm2 bij een hoogte van 0,9 mm. Dit maakt integratie van de SHT3x-DIS mogelijk in een groot aantal toepassingen. Bovendien garandeert het brede voedingsspanningsbereik van 2,15 V tot 5,5 V compatibiliteit met diverse montagesituaties. Al met al bevat de SHT3x-DIS 15 jaar kennis van Sensirion, de leider in de industrie van de vochtigheidssensor.
Features:
- Volledig gekalibreerde, gelineariseerde, en temperatuur gecompenseerde uitgang
- Breed voedingsspanningsbereik, van 2,15 V tot 5,5 V
- I2C-interface met communicatiesnelheden tot 1
- MHz en twee door de gebruiker selecteerbare adressen
- Typische nauwkeurigheid van ± 1,5 %RH en ± 0,1 °C voor SHT35
- NIST traceerbaarheid
- Zeer snelle opstart- en meettijd
- Kleine 8-pins DFN verpakking
Meer weten over SHT3x Sensoren?
Vul dan onderstaand formulier in
Categorieën binnen de SHT3x-serie:
De SHT3x-serie bestaat uit verschillende productvarianten, elk afgestemd op specifieke toepassingsgebieden. Hieronder vind je een overzicht van de belangrijkste categorieën binnen deze reeks.
Digitale I²C-sensoren
De digitale modellen, zoals de SHT30-DIS, SHT31-DIS en SHT35-DIS, gebruiken een I²C-interface voor nauwkeurige digitale data-overdracht. Ze zijn fabrieksgekalibreerd en bieden snelle meetcycli, hoge betrouwbaarheid en programmeerbare alarmfuncties. Deze varianten zijn ideaal voor toepassingen waarin meerdere meetpunten of integratie met microcontrollers vereist is.
Analoge uitvoeringen
Voor systemen die liever met analoge signalen werken, biedt Sensirion de SHT3x-ARP-lijn. Deze varianten leveren een spanningsuitgang (bijv. 10–90 % RH) en kunnen eenvoudig worden geïntegreerd zonder digitale uitlezing. Perfect voor retrofit-toepassingen of bestaande apparatuur waar analoge sensoren de voorkeur hebben.
Beschermde varianten

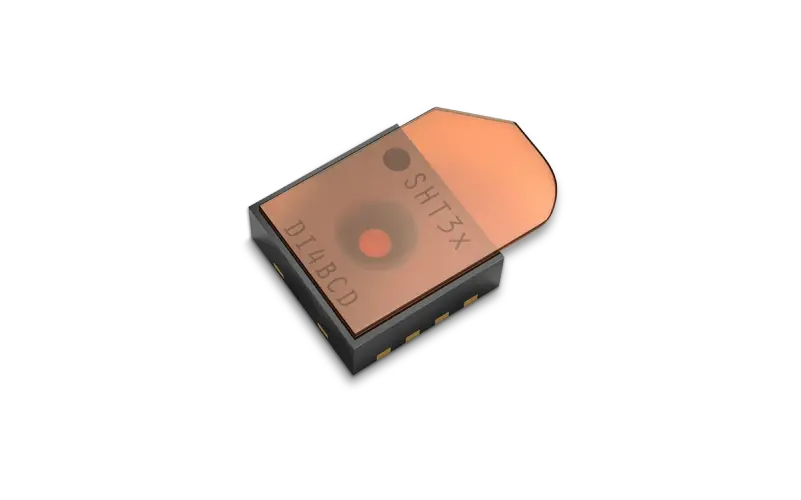

In omgevingen met stof, vocht of verontreiniging zijn de SHT3x-DIS-F of SHT3x-DIS-P-modellen met geïntegreerd filtermembraan of beschermkap een uitstekende keuze. Deze bieden extra bescherming zonder concessies te doen aan meetnauwkeurigheid, ideaal voor buitengebruik of industriële productieomgevingen.
Automotive en robuuste uitvoeringen
De SHT30A-DIS en vergelijkbare automotive-gekwalificeerde varianten voldoen aan strenge eisen op het gebied van temperatuurstabiliteit, trillingsbestendigheid en levensduur. Deze sensoren zijn speciaal ontwikkeld voor voertuigtoepassingen zoals klimaatregeling en luchtkwaliteitssystemen in voertuigen.
BMF is bijna 20 jaar design-in distributeur voor Sensirion, in deze periode hebben wij veel ervaring opgedaan in de toepassing en design-in van deze sensoren. Graag nodigen wij u uit om contact met ons op te nemen om over uw applicatie te praten.
